Zodiac M5123 puhelimeen yläkanavien (23-39) lisäys onnistuu suhteellisen helpolla modifikaatiolla. Yläkanavat saa käyttöön maadoittamalla PLL-piirin nasta numero 16. Alla olevissa ohjekuvissa on käytetty komentokaiutin eli PA-kytkintä yläkanavien valintakytkimeksi, näinollen koneeseen ei tarvitse lisätä ylimääräistä kytkintä. Jos et halua poistaa PA-kytkintä alkuperäisestä käytöstään voit lisätä yläkanaville vipukytkimen esim koneen kylkeen tai taakse.

Kaikista kuvista isommat versiot klikkaamalla kuvaa.

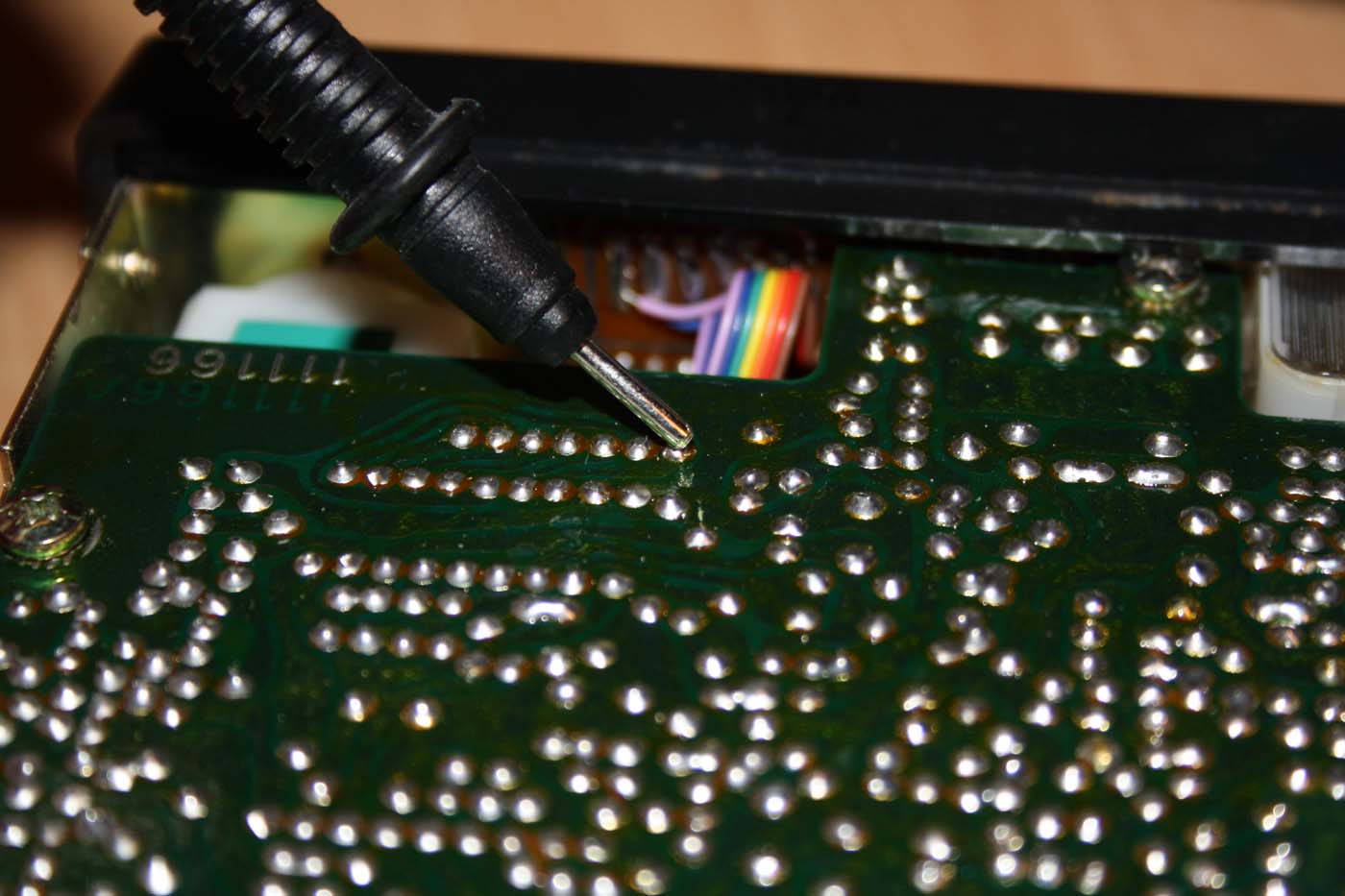

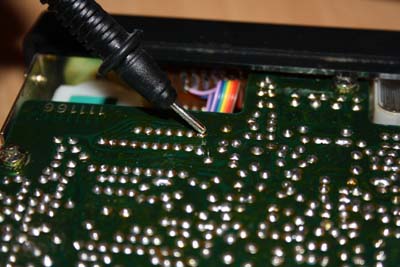

Paikallistetaan PLL-piirin nasta numero 16 (koneen naamataulu poispäin itsestä)

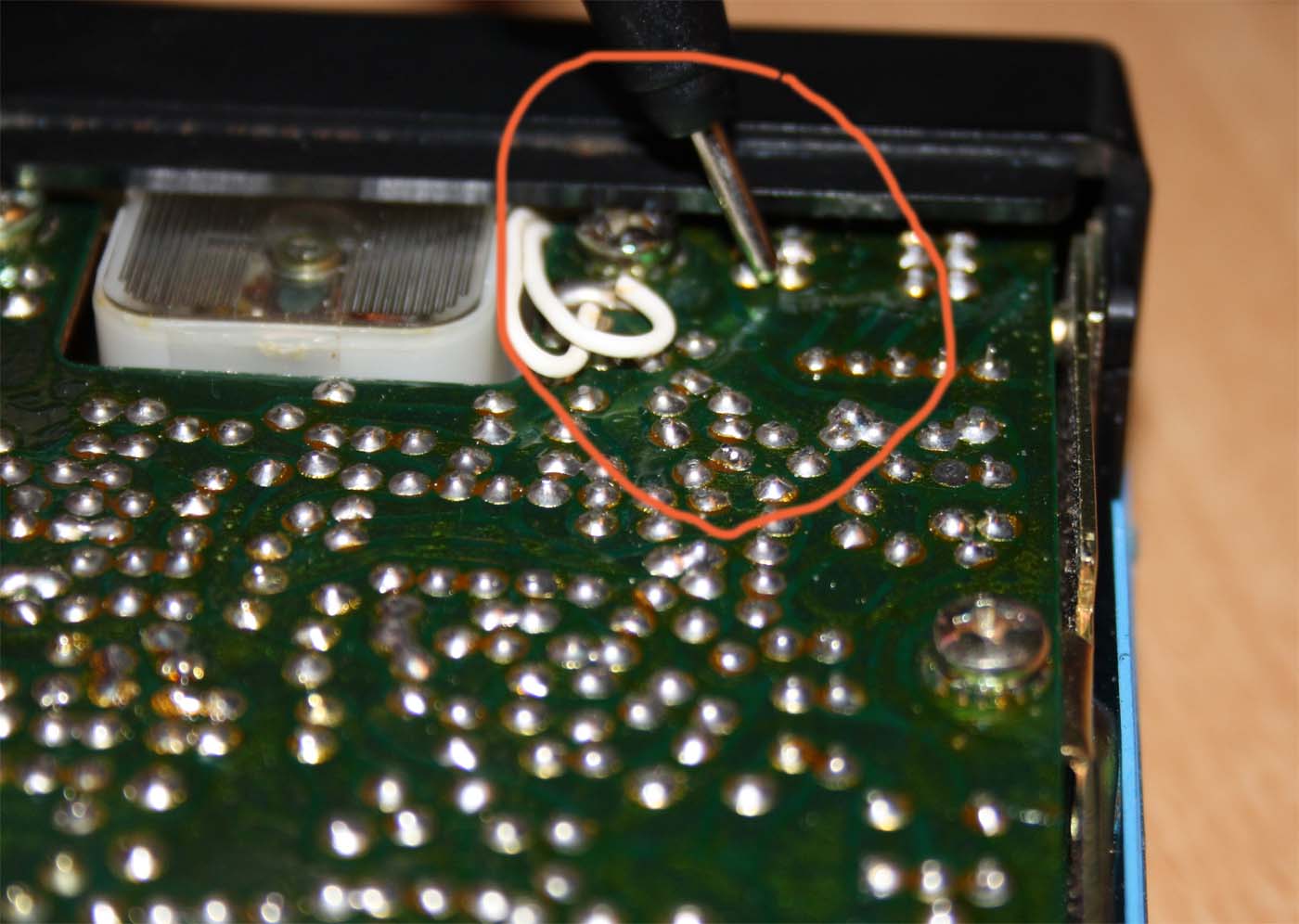

Paikallistetaan PA-Kytkimen juotosnasta

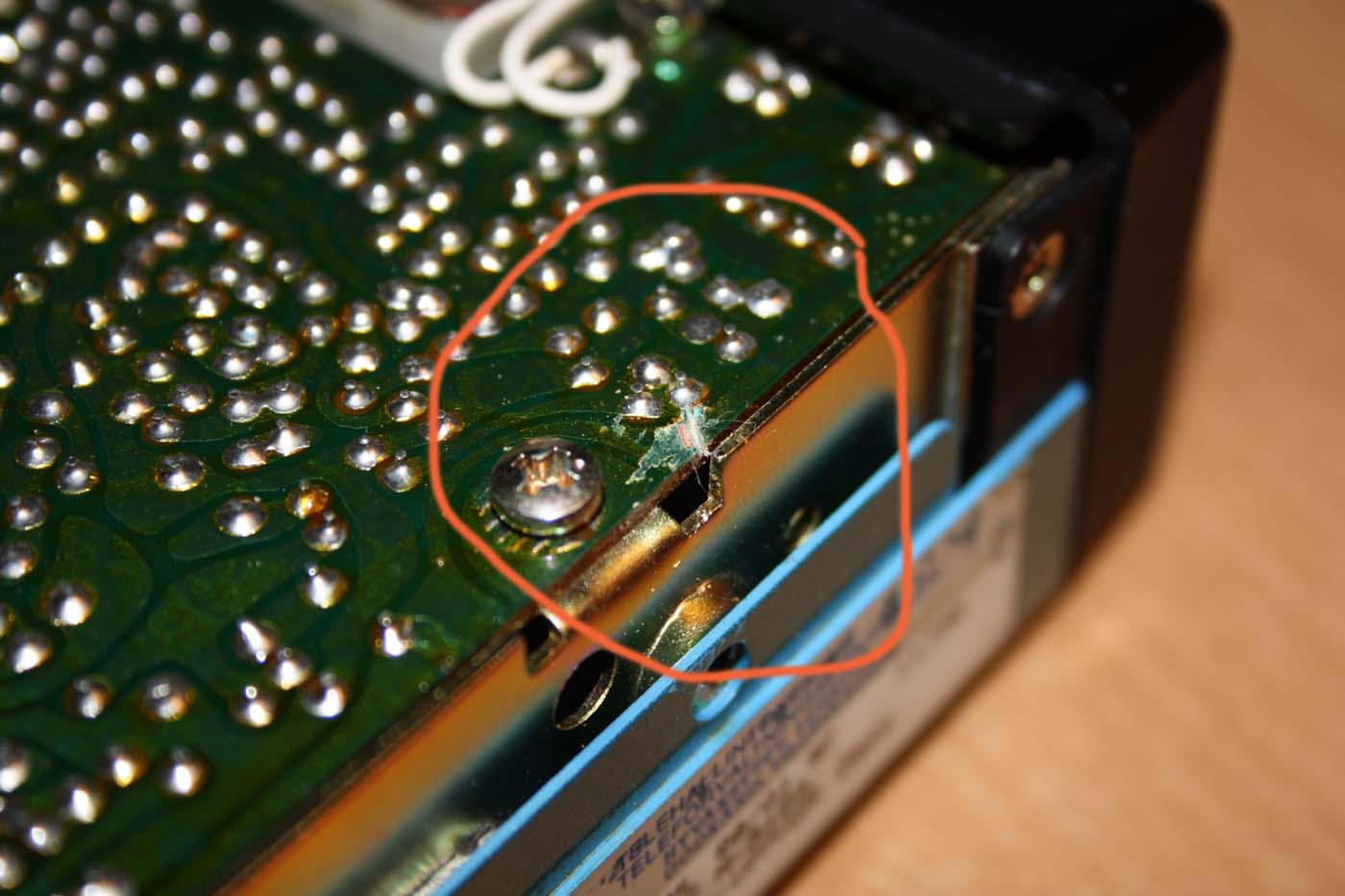

Katkaistaan PA-kytkimelle menevä folio piirilevyltä esim. varovasti puukolla raaputtamalla. Esimerkistä ei tullut kovin hieno, mutta toimiva.

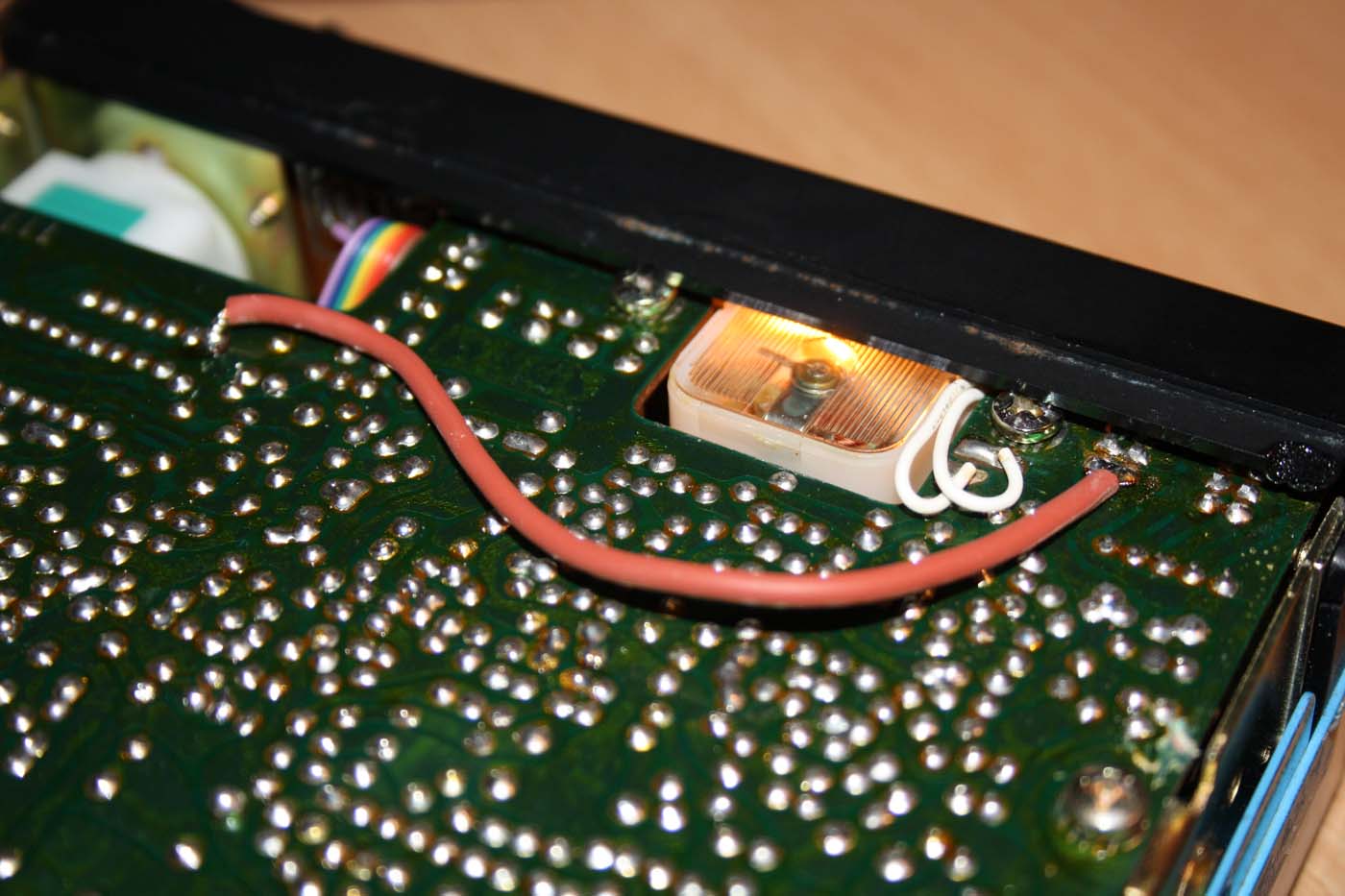

Juotetaan johto PLL-Piirin 16-nastan ja PA-kytkimen välille.

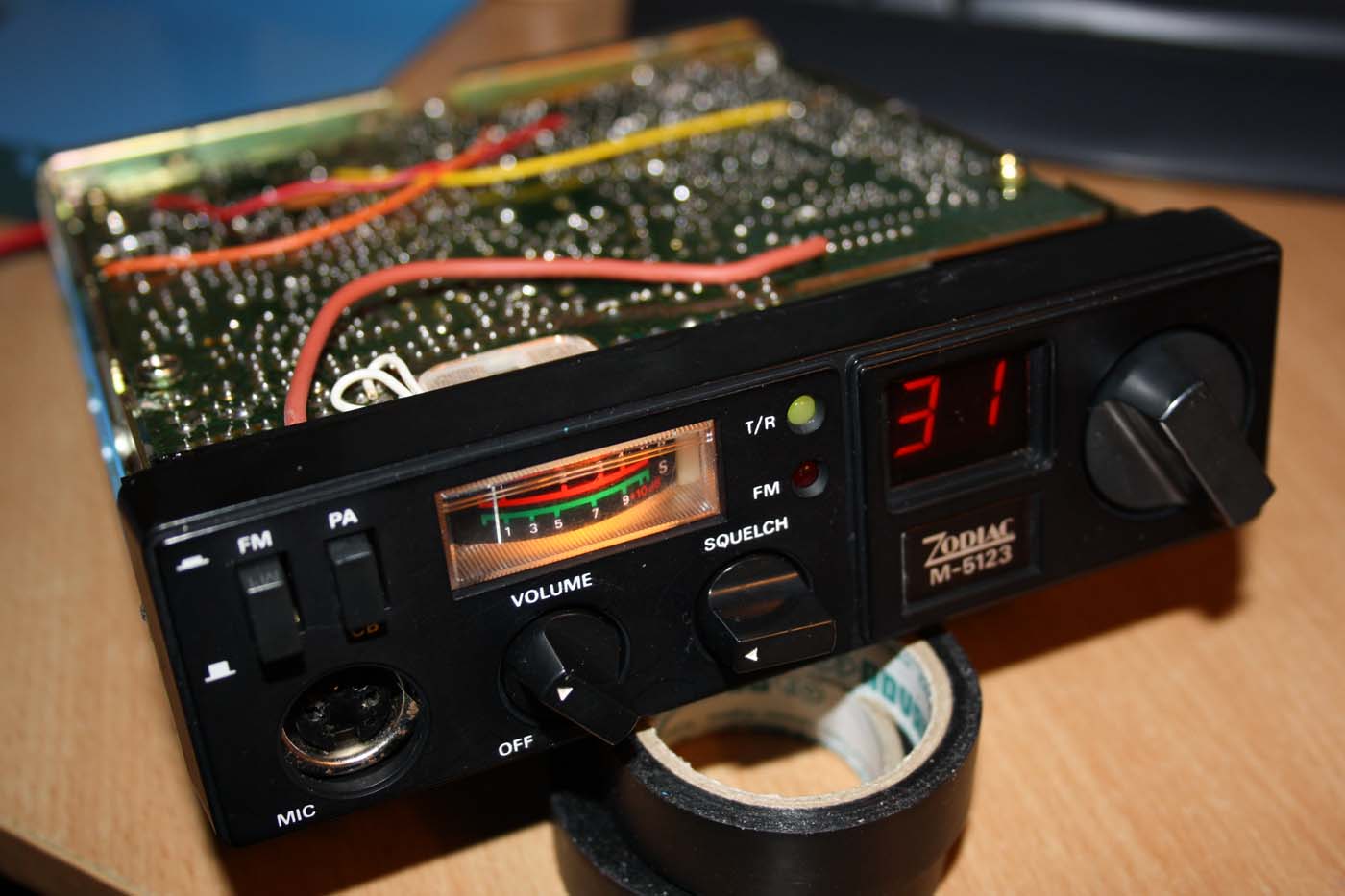

Kannet kiinni ja virta koneeseen. Nyt PA-kytkin yläasennossa normaalikanavat ja painettuna pohjaan yläkanavat (esim 11 -> 31).
