1:9 balun pitkälanka-antennille


Tuli tässä uudessa kaupunkiQTH:ssa mietintään, mitäs HF-lankaa tänne voisi saada.. Oikeastaan päästäsyötetty melkeen lie ainoa jonka onnistuu tuonne vetelemään.. Kaupallisesti näytti olevan jotain esim diamondilta mutta hinta hurjat ~200e..

Tuossa sitten pitkän tutkiskelun ja siellä täälä käydyn keskustelun tuloksena tuli päädyttyä rakentamaan tuollainen 1:9 balun joka sijoittaa langan syöttöpisteeseen.. Ohjeita ihmettelemällä yms tuli tämmöistä aikaan. .

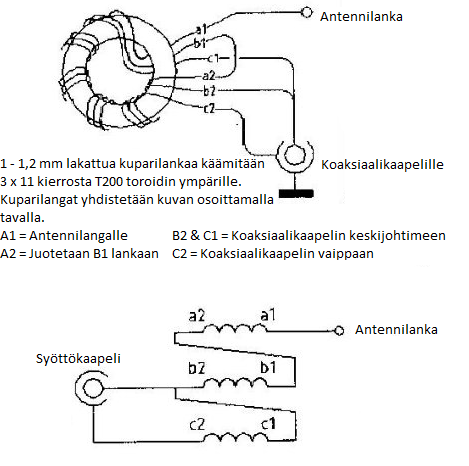

Kuvat kertoo enemmän kuin turhat sanat? Suomentelin vähän noita ohjeita mitä löysin.. Monen ohjeen läpikahlauksen jälkeen ilmeni että antennilanka olisi suositeltavaa olla vähintään 12,5metriä ja käämikierroksia T200-2 toroidin ympärillä 3 x 11..


balun3



Ja tässä minun toteutukseni tuosta ohjeesta..

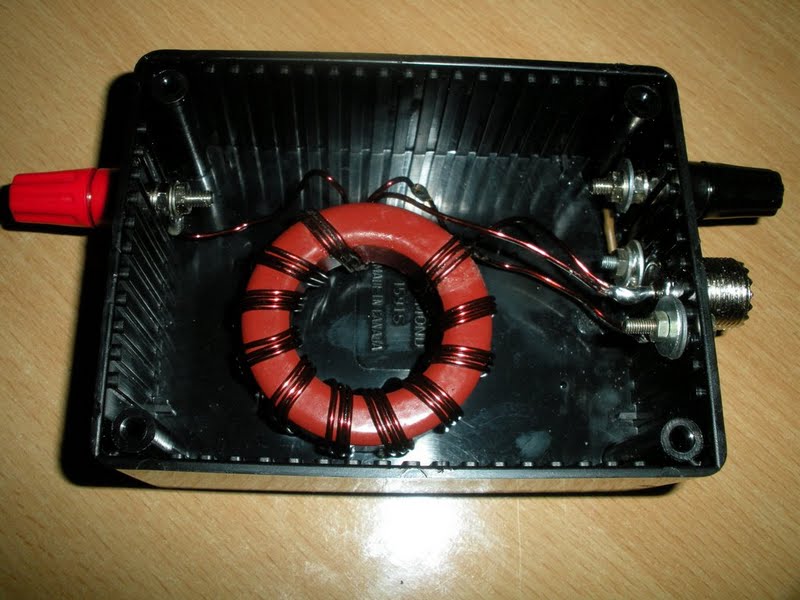

Lisäsin vielä UHFn rungosta hyppylangan tuollaiseen naaras-banaaniin vastapainolle...



balun2



Noita toroidejahan myy esim SRAL ja oh6mf myyntisivuilta löytyy ...



Laatikon ja käämilangan yms hain vaasan elektroniikkakeskuksesta (vekoy.com)..
Kokonaishinta jotain ~15e

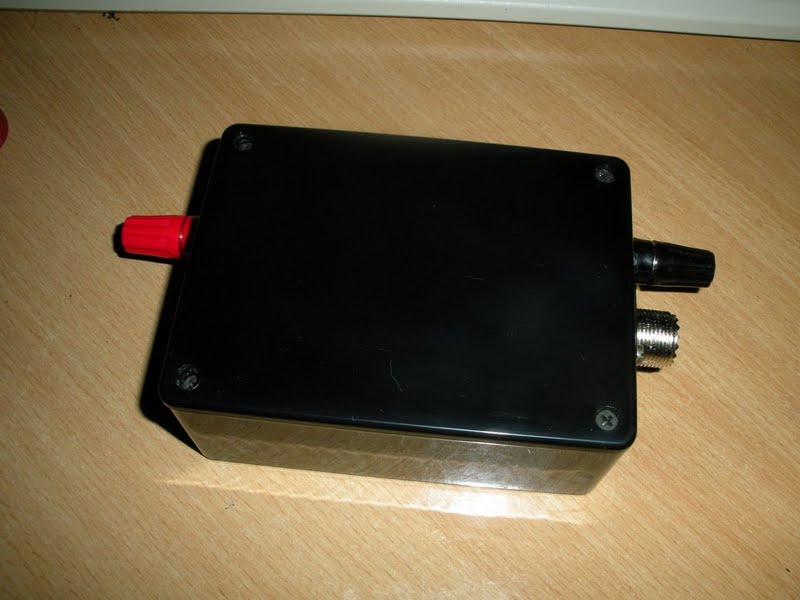

Lopputulos:

balun1
