27MHz kaupallisesta puolenaallon vertikaaliantennista saa pienellä työllä hyvän 14MHz GP-antennin säteilijän. Näitä kyseisiä CB-antenneja myydään halvimmillaan uutena 25-30 euron hintaan ja käytetyn voi löytää 5-10 eurolla. Halvan hinnan lisäksi kun antennissa on valmiiksi mastokiinnike, uhf-liitin syöttöjohdolle yms. on tälläinen mielestäni kätevä rakennusaihio 14MHz GP-antennille.

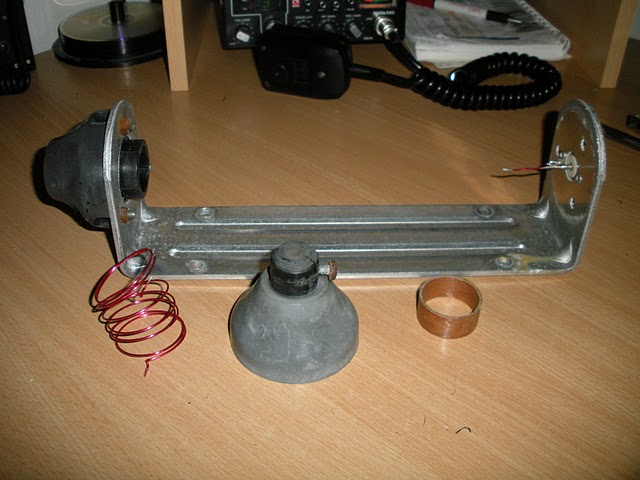

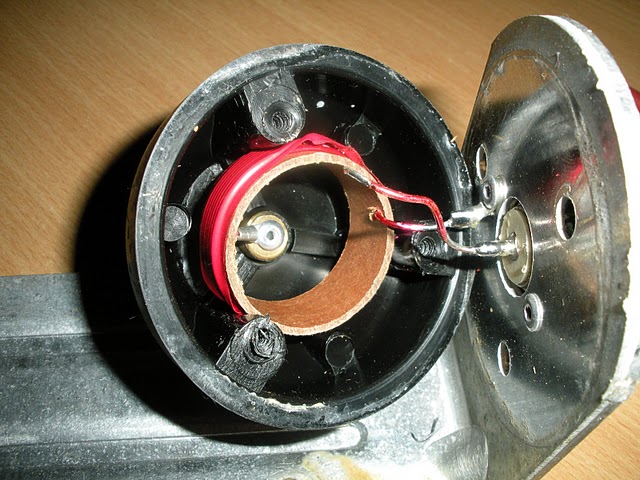

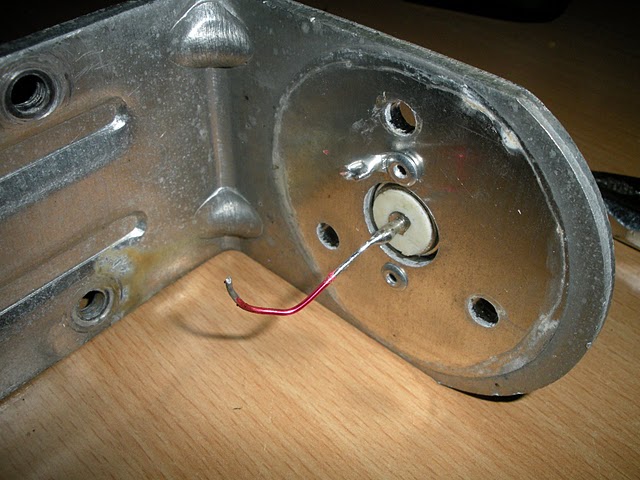

Antennin muuttaminen 14MHz käyttöön on helppoa. Aukaistaan antennin alapäässä oleva kela, poistetaan kela kokonaan ja juotetaan tilalle hyppylanka. Koska 14MHz 1/4 aallonmitta on noin 5 metriä, ei muita rakennemuutoksia tarvita kuin kelan poisto ja antennin lyhentäminen 5,5 -> 5m pituuteen, säteilijä on sillä valmis. Maatasot voi tehdä sähköjohdosta. Maatasojen kiinnitys hoituu poraamalla muutama reikä antennin alapään mastokiinnikkeeseen ja kiinnittämällä siihen n. 5m pitkät maatasolangat abikoliittimillä ruuvinalle. Suositus maatasoille lie vähintään 4kpl jos maatasot on viistossa alaspäin, jos joudut laittamaan maatasot kohtisuoraa antennista 90 asteen kulmaan impedanssi nousee ja on suositeltu käyttää useampia maatasoja (jonkun tiedon mukaan optimi olisi 200kpl hih). Itse käytin alaspäin viistosti olevia maatasoja joita oli 7kpl ja antenni toimi hienosti. Ensimmäinen DX antennin nostamisen jälkeen oli Omen ja toinen kuso Arabiemiirikuntiin..Antennin kanssa on suositeltavaa käyttää koaksiaalibalunia eli syöttökaapelia kiepille 10-11 kierrosta n. 15cm halkaisijalta antennin syöttöpisteeseen.

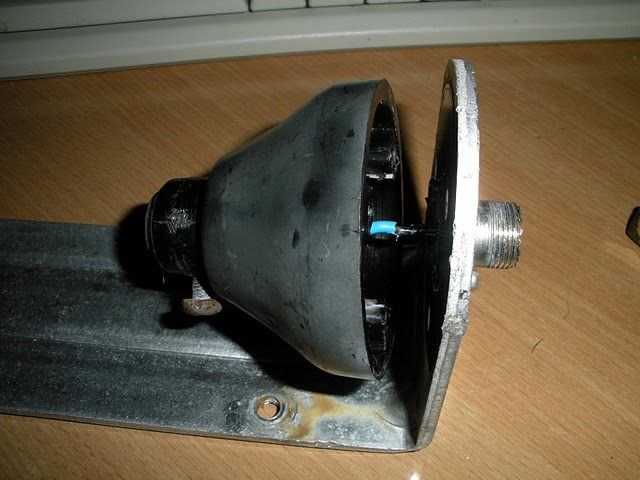

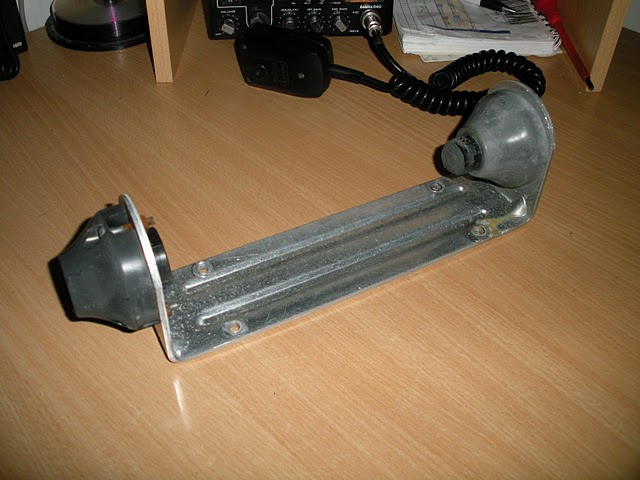

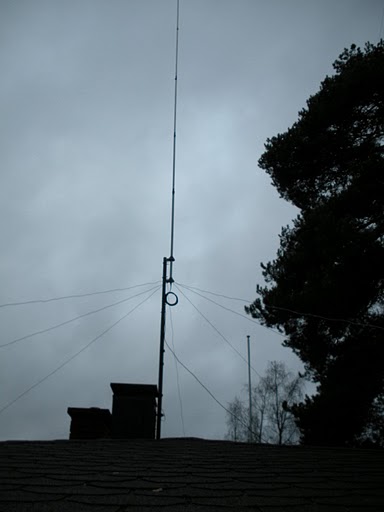

Muutama kuva omasta projektistani. Klikkaamalla täyskokoiset kuvat
